- 一文浅析振动式超微粉碎机的结构和原理
- 更新日期：2025-12-23浏览次数：5

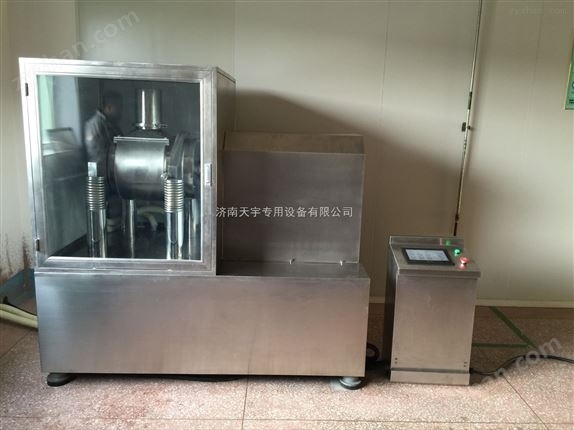

振动式超微粉碎机是一种利用高频振动和研磨介质对物料进行超细粉碎的设备，振动式超微粉碎机通过高频振动和研磨介质的复合作用，实现物料的超细粉碎，广泛应用于制药、食品、化工等领域。其核心结构和工作原理如下所示：
一、核心结构
1、筒体与支撑系统
筒体通常为圆柱形，内部装有研磨介质(如钢球、氧化锆球等)，筒体通过弹簧或弹性支撑装置固定，形成振动系统。
2、激振器
由偏心轴和偏心重物组成，通过电机驱动产生高频振动，使筒体在近似椭圆轨迹上运动，带动研磨介质对物料进行冲击和研磨。
3、进料与出料系统
进料口将物料送入筒体，出料口通过分级装置(如分级轮)控制成品粒度，粗颗粒返回继续粉碎，细颗粒进入收集系统。
4、辅助系统
包括冷却装置(如水冷)、除尘系统(如脉冲除尘器)和控制系统，确保粉碎过程稳定、环保。
二、工作原理
1、振动粉碎机制
激振器产生的高频振动使研磨介质和物料呈悬浮状态，介质之间产生抛射冲击和挤压研磨，物料在冲击、摩擦和剪切力作用下被粉碎。
2、分级与收集
合格物料通过分级轮进入收集区，粗颗粒返回粉碎腔继续粉碎，细粉经脉冲除尘器过滤后排出，实现连续作业。
3、干法与湿法应用
设备支持干法(如矿物、陶瓷)和湿法(如食品、制药)粉碎，通过调整介质和工艺适应不同物料需求。
三、设备特点
•高效粉碎：振动频率高，粉碎细度可达微米级。
•适应性强：可处理纤维状、高韧性、高硬度或含湿物料。
•环保节能：噪音控制符合标准，部分机型支持液氮超低温粉碎。
